五维导航失灵不要愁，自己动手让它灵敏如新！

舒迷 · 发表于 2007-6-3 21:33:34

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

前两天自己S65的五维导航向下的按键失灵了，问了下换个要30块
索性自己拆开研究了下，结果给它弄好了，现在用起来跟新的一样，还省下了30元，哈哈
想想遇到这个问题的肯定不止我一个，五维导航不灵的朋友都可以来试试，能省下不少钱哦:P

首先这个清理并不危险，只要细心＋小心，不让小零件掉了就行了
就算要动用烙铁也不涉及主板电路部分，很安全的

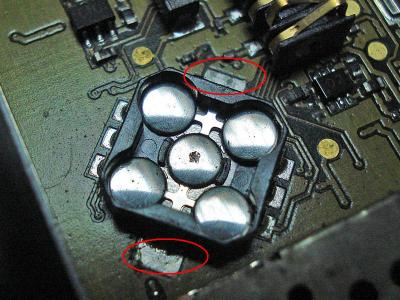

如图，焊的时候不用全部将引脚焊下来，只要把圈中的两个地方焊松，能把五维导航外面的那个金属壳取下来就行了，左右两边的和主板连接的开关的引脚根本不用管，即使稍不小心有些走神也不用担心破坏电路，呵呵
我的这两个焊点锡很少，可以直接翘开，不用焊，大家可以根据自己的情况选择，不动烙铁自自然是更好了

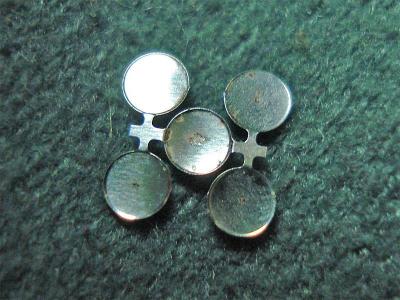

取下五维导航的外壳后可以看到里面有三个如上图的金属按键和一个单个的金属按键
从上图和这张图可以看到很多触点都生锈了，影响了五维导航的灵敏度
我们要做的就是用橡皮把他们擦掉，顺便把最里面的基座上的触点也擦擦。
由于按键很小，也很薄，擦的时候细心点就OK了
橡皮太大了可以用小刀划成细条，这样更好操作

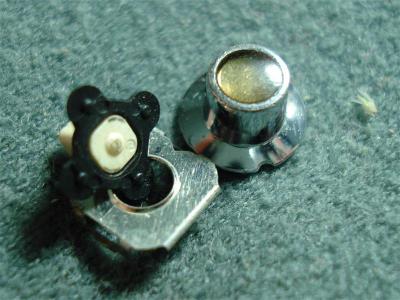

接下来，把清理好的按键原路装回，盖好盖子
怎么样？五维导航灵活得和新的一样了吧？哈哈

再来张集体照，呵呵

补上所用工具
我用了T5螺丝刀、挖耳勺（拆机用的，具体教程论坛里有）
还有就是小一字起（翘五位导航的外壳）、和橡皮（擦按键）
因为我的画红圈的那两个地方锡很少，所以没用到烙铁，呵呵

[ 本帖最后由舒迷于 2007-6-4 20:37 编辑 ]

junbb · 发表于 2007-6-3 21:55:37

支持DIY`

這才是西機精神

spiritual · 发表于 2007-6-3 22:18:57

顶楼主,真不是一般的强啊!赞!

鸟鸟 · 发表于 2007-6-3 22:23:36

这才是个正宗的西机迷的身手。学习了

电子法拉利 · 发表于 2007-6-3 23:25:14

呵呵，用这种方法我曾经修复过失灵的按键。。。

lin08 · 发表于 2007-6-3 23:44:37

强啊。要用到什么工具？

baggiooo · 发表于 2007-6-4 00:07:35

我搞不来。。。

集大成 · 发表于 2007-6-4 07:28:48

强人啊支持了

dellzhb · 发表于 2007-6-4 07:59:33

牛人，支持一下，等哪天不好用了就照你的方法弄一遍！

lovemarsh · 发表于 2007-6-4 09:22:41

早用过了,谢谢

sage406 · 发表于 2007-6-4 11:16:19

厉害支持下

迷恋你的香水 · 发表于 2007-6-4 12:53:55

厉害的角色!

eric343 · 发表于 2007-6-4 13:01:00

上次去客服换了一个花了130呢...

crack4000 · 发表于 2007-6-4 13:18:46

我的导航键现在不是不灵了而是太灵了,向下的键根本不用按下去,手指轻轻放在上面它就能动,郁闷啊.

第三波 · 发表于 2007-6-4 13:21:24

学到东西了！！！！帮定

abhansp · 发表于 2007-6-4 14:16:18

这个，要小心，当心搞得报废了。

6688i · 发表于 2007-6-4 14:48:39

会者不难啊……

guozhen1224 · 发表于 2007-6-4 15:31:18

收藏此帖
备用,呵呵
多谢楼主^_^

xinyoulinci · 发表于 2007-6-4 15:47:44

支持下,不过我的小M暂时还是没有出现问题呐

snailjile · 发表于 2007-6-4 15:59:30

佩服楼主
赞一个～
