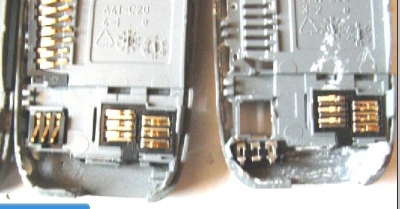

再发3.5内置清晰大图

四轮驱动 · 发表于 2007-9-19 10:26:20

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

我敢说我的方案是最合理的一种。这是我这个菜人对6688唯一的贡献。哈哈。

fydwdly · 发表于 2007-9-19 11:23:50

强!能提供一下插座的尺寸吗?

胡同印象 · 发表于 2007-9-19 11:26:46

可怜的话筒，影响通话质量吗？

四轮驱动 · 发表于 2007-9-19 11:38:48

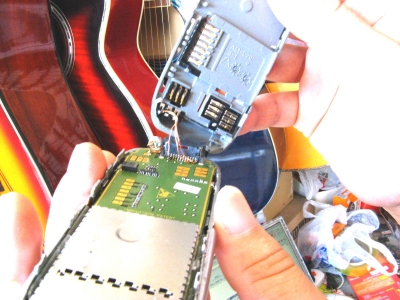

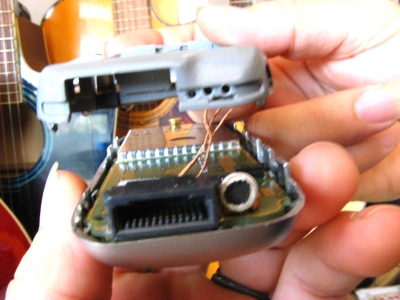

话筒上的膜是缩了点，倒不怎么影响音质。图上的话筒我已经换了，在木樨园一口气买了18个话筒，一元一个，换了后话筒上的膜就没有损伤了。原装话筒很难点上焊锡所以造成膜伤。3.5体积最小的那种，从图上看得出来，刚好与主板平。换了话筒后录音效果比原来好多了，音量大，哈哈。

四轮驱动 · 发表于 2007-9-19 11:58:37

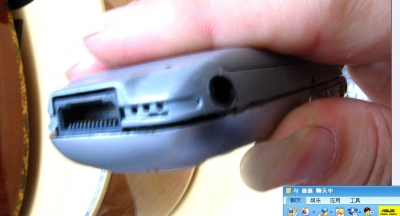

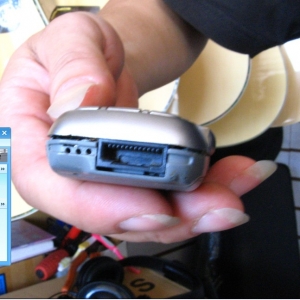

在原来的话筒进风口我又用磨利的小一字螺丝刀钻了三个小孔，小8出厂时话筒是面朝上的，现在面朝后了，原来的进风口位置有些偏高也显小了一点，所以加开小孔以保证风量。这个三个小孔看上去还是很美观的，就好象是西门子在出厂时的有意为之，并不觉得牵强。从图上也可以看得出来，做好后机器尾部多了个黑色小孔，如果手工好根本看不出是后改的，一个从没见过6688的人肯定以为那是出厂时的构造。

烟灰缸 · 发表于 2007-9-19 12:53:38

楼主弓虽，表扬十分钟

ZXMH · 发表于 2007-9-19 13:45:58

太厉害了．

lion411 · 发表于 2007-9-19 14:34:16

超牛啊，不过对小八确实是一种伤害啊！！

connor1 · 发表于 2007-9-19 16:40:28

挺好，但是舍不得折腾我的小8

买醉生 · 发表于 2007-9-19 17:32:07

提示: 作者被禁止或删除内容自动屏蔽

camail · 发表于 2007-9-19 20:00:59

喜欢~
狂顶~
考虑改装了`

gen_service · 发表于 2007-9-19 20:26:30

还是楼主厉害！

lyhummer · 发表于 2007-9-19 20:45:04

的确挺好的，不错不错

穷酸 · 发表于 2007-9-19 20:59:11

楼主真是超强，不过我可不敢这样做，我技术太烂:-') :-')

比你帅 · 发表于 2007-9-19 23:23:50

我只能口水了。。。动手不行。。笨。。。

四轮驱动 · 发表于 2007-9-19 23:48:55

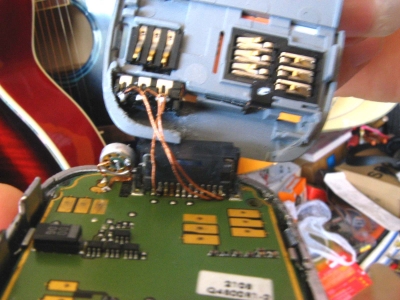

各位，可以先买个8元的组壳练一下手，我的第一次练手就是拿组壳开的刀。我说我这改装对机器实在没什么伤害，哪天不想这样用了换套壳把飞线去掉就行了，话筒在主板上的焊锡我只轻轻的在边角上点了一点，完全不影响它继续在别的壳里作常规服务。哈哈。

四轮驱动 · 发表于 2007-9-19 23:56:50

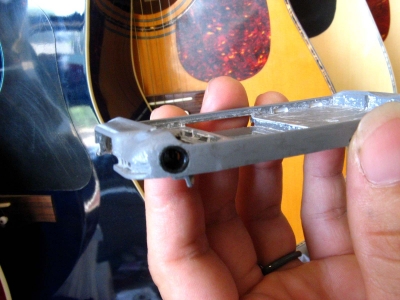

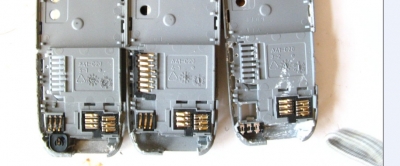

记住，开侧面的孔时一定不要一次开到最大，要一点一点来，觉得不够大再扩一点，这样才能保证插座钻出来不会与机身有大缝隙。没有大缝隙才美观，否则像我做的第二个虽然功能上没有任何问题，但插座与机器身有条大缝始终让人觉得遗憾。

四轮驱动 · 发表于 2007-9-20 00:01:08

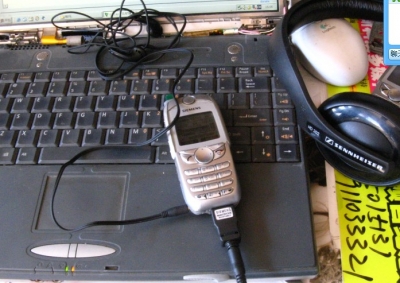

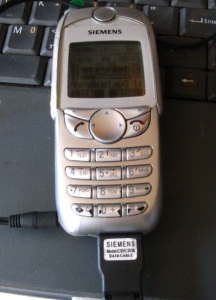

这种改装特别适合用直头耳机听歌的人，当机器平躺在口袋里的时候，耳机线垂直的就那样出来了，一点也不占用空间啊，很爽的。

6611 · 发表于 2007-9-26 14:01:56

确实太强了，但舍不得折腾啊！

gzjhjl · 发表于 2007-9-26 21:25:38

太厉害，支持你
