请高人指教HS-27R用在6688的接线方法

dragon118 · 发表于 2009-10-21 10:13:15

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

[求助] 新买了诺基亚HS-27R收音耳机，接头断掉后才发现电线色和普通耳机的线色不一样.这款收音耳机接线方法和注意事项请知道的机油帮帮我. 谢谢

caiheng · 发表于 2009-10-21 23:30:56

帮顶,,,一直想知道,,可以问下nokia论坛的吧?

caiheng · 发表于 2009-10-21 23:38:30

找到一个,供参考
http://www.lt163.com/sj/znpc/Symbian/200811/4402.html

caiheng · 发表于 2009-10-21 23:41:01

http://baike.baidu.com/view/1560291.htm

dragon118 · 发表于 2009-10-23 11:47:38

谢谢楼上的机油我现在是分不出来那棵线是VDD 那棵线是GND 还有DATA 我想知道HS-27R上这三棵线的颜色

继续求助新买了诺基亚HS-27R收音耳机，接头断掉后才发现电线色和普通耳机的线色不一样.这款收音耳机接线方法和注意事项请知道的机油帮帮我. 谢谢

ajchan · 发表于 2009-10-23 12:02:01

上个图吧.....帮你看看.

caiheng · 发表于 2009-10-23 18:35:05

谢谢楼上的机油我现在是分不出来那棵线是VDD 那棵线是GND 还有DATA 我想知道HS-27R上这三棵线的颜色

继续求助新买了诺基亚HS-27R收音耳机，接头断掉后才发现电线色和普通耳机的线色不一样.这款收音耳机 ...
dragon118 发表于 2009-10-23 11:47

登录/注册后可看大图

http://www.lt163.com/sj/UploadFiles_9637/200811/20081119153912334.jpg

登录/注册后可看大图

caiheng · 发表于 2009-10-23 18:35:25

应该差不多吧～～

dragon118 · 发表于 2009-10-23 21:20:56

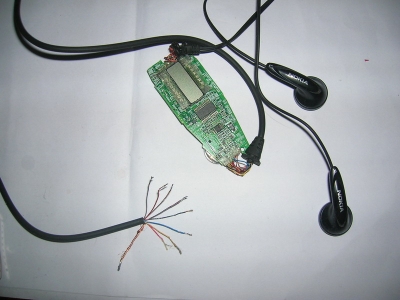

HS-27R图片

dragon118 · 发表于 2009-10-23 22:42:03

谢谢楼上的机油我现在是分不出来那棵线是VDD 那棵线是GND 还有DATA 我想知道HS-27R上这三棵线的颜色

继续求助

caiheng · 发表于 2009-10-24 00:14:34

本帖最后由 caiheng 于 2009-10-24 00:17 编辑

10# dragon118

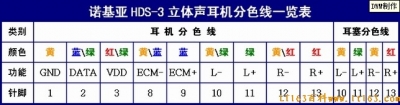

这个是线的颜色对应的定义,你试一下把吧,好像这几个线都是双色的

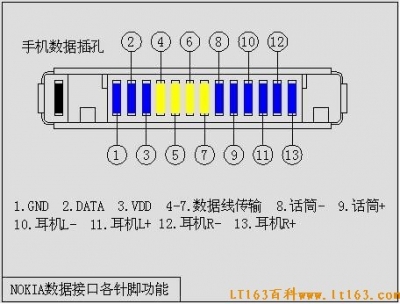

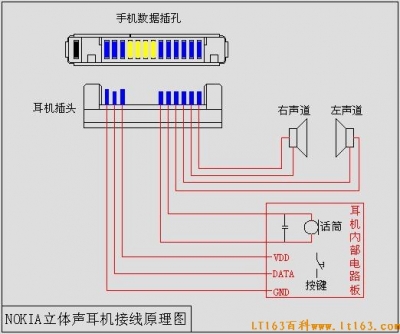

后面这两张是定义对应的管教

caiheng · 发表于 2009-10-24 00:18:42

还有个办法就是把那个剪下来的插口拆开,对应上面的图看那几个管教对应的线的颜色...

dragon118 · 发表于 2009-10-24 01:27:36

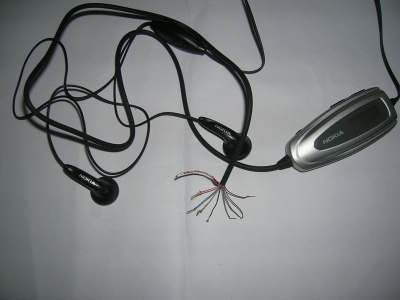

继续上图

5C5 · 发表于 2009-10-24 02:23:29

楼主把NOKIA收音机的壳子打开，对应11#的图来接到6688的插头不可以么？

dragon118 · 发表于 2009-10-24 02:39:27

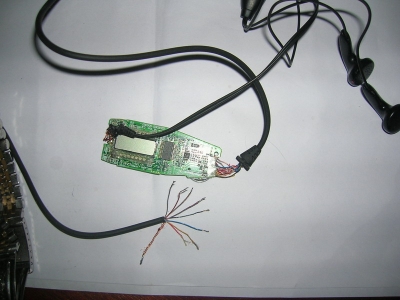

原厂耳机电线的颜色HS-27R的电线颜色不一样继续分解上图

dragon118 · 发表于 2009-10-24 21:54:54

继续求助我现在是分不出来那棵线是VDD 那棵线是GND 还有DATA 我想知道HS-27R上这三棵线的颜色

dragon118 · 发表于 2009-10-25 09:57:14

继续求 .............

我想知道HS-27R上VDD GND DATA 这三棵线的颜色

dragon118 · 发表于 2009-10-25 23:39:26

各位机油帮帮忙啊 ........wap43::ii

caiheng · 发表于 2009-10-26 08:59:41

晕，剪下来的插头呢？？？

dragon118 · 发表于 2009-10-27 22:13:12

首先谢谢你19楼哪个插头是齐根断的看不到电线的颜色了

继续求 .............诺基亚HS-27R收音耳机上VDD GND DATA 这三棵线的颜色
