分享~~E72耳机接线方法.

ajchan · 发表于 2009-5-20 12:28:42

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

本帖最后由 ajchan 于 2009-5-20 13:17 编辑

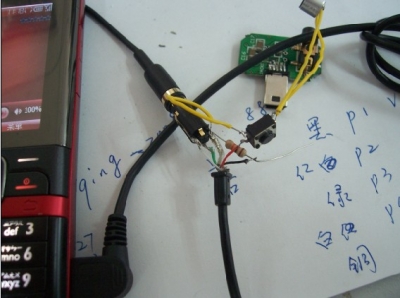

经过昨晚初步测试,今天一上午测试,终于把E72的耳机做出来了.....

DIY能力强的机友行动吧......

注:  1.插头为MINI 5PIN 一般的电子市场上都有.

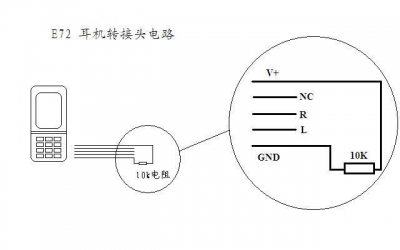

   2.接线定义:  PIN1 V+  PIN2 R PIN3 L PIN4 M+ PIN5 GND(如图1)

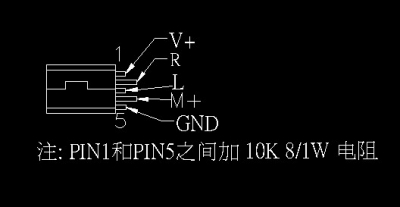

   3. 图2为耳机插头平面.

ajchan · 发表于 2009-5-20 12:30:07

自沙了....老孟来加分呀.

ajchan · 发表于 2009-5-20 12:33:03

开发一个新产品也不容易呀....

ajchan · 发表于 2009-5-20 12:51:19

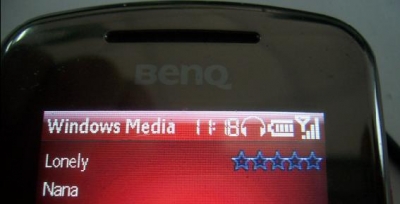

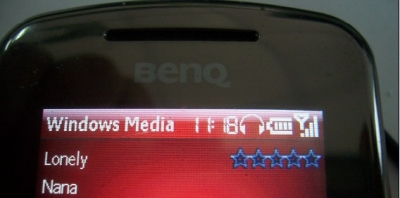

音质还不错....个人感觉要比EL71的音质要好一些.

coolridge · 发表于 2009-5-20 13:11:38

这么好的帖子。。竟然木有淫顶。。。。。。

::/dst不顶不行啊~~！！！！太猛了~~！！

大众甲壳虫 · 发表于 2009-5-20 13:17:57

感谢我吧

ajchan · 发表于 2009-5-20 13:38:42

忘了说E72是SASA滴~~~

laohan · 发表于 2009-5-20 13:49:42

这次的加分您满意吗？

ajchan · 发表于 2009-5-20 13:55:59

灰常满意....扯平了上次灌水被扣滴.......laohan偶爱死你了.::/wsew

ajchan · 发表于 2009-5-20 17:47:16

自己再顶顶.::/wsew

乐惠 · 发表于 2009-5-20 18:14:50

耶不错有能力就是好 0110 人才济济哇....

aj_chen · 发表于 2009-5-21 12:38:54

MJ来顶一个.

蠢叔叔 · 发表于 2009-5-21 12:41:46

不错啊~~

czz80086 · 发表于 2009-5-22 14:14:45

0110的动脉都是你们支撑的啊!

tcp · 发表于 2009-5-26 18:26:57

没有E72的路过

lefteris · 发表于 2009-6-4 16:13:29

为什么我的E72当电池满电时不检测到耳机，一定要在电池60%以下才会检测到耳机，郁闷了！

ajchan · 发表于 2009-6-4 16:19:14

LSD那是电阻和线阻的问题,我开始做的时候根本就检测不到耳机,改电阻就可以了.

loquat · 发表于 2009-7-2 19:27:37

AJ应该印几个Siemens的字样上去，然后卖给我们这些熟人撒。

lp22 · 发表于 2009-9-13 21:56:41

都是厉害人物啊，支持！

permedia · 发表于 2009-9-15 23:39:47

先顶一下，要是能做成产品就好了
