请教wzb2005如何改造座充

boxfree · 发表于 2007-4-11 19:43:55

您需要登录才可以下载或查看，没有帐号？注册会员

x

近日在网上淘得三星T408的线充和座充，请教wzb2005如何改造座充的电路，谢谢！

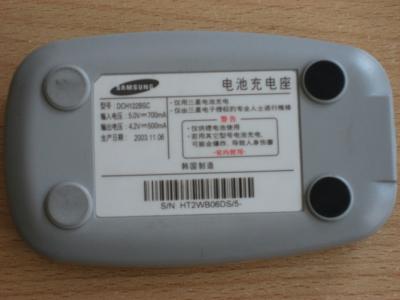

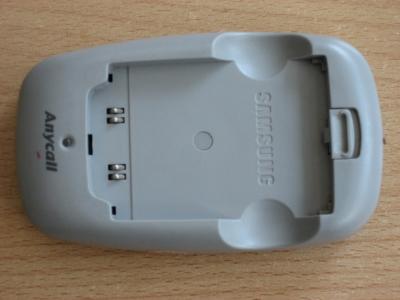

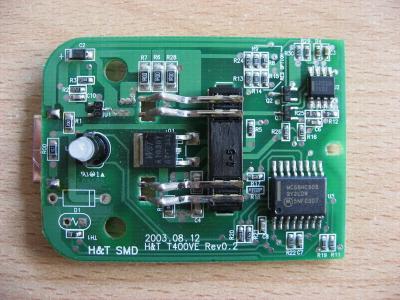

图如下：

山高高 · 发表于 2007-4-11 20:46:42

查一查论坛的充电器电路,但改造后充电在S上不能显示电量.

小电鸟 · 发表于 2007-4-11 21:08:30

其实很简单！！
找到正负极
其他两个一个为温控，一个为识别！！
自己找个2.2k的电阻，连下温控脚识别脚试试和负极相连！！
脚和地相连后会闪烁黄色的灯！！
那恭喜你找对了！！那就是识别脚！！
焊接好识别脚和负极那颗2.2k的电阻就可以了！！

小电鸟 · 发表于 2007-4-11 21:19:14

这个已经简化！！去掉了座充内部的温控电路！！

slinglingqi · 发表于 2007-4-11 21:29:14

这种改造没玩过。。。。

348420579 · 发表于 2007-4-11 22:38:23

顶起来，等wzb2005。。。:)

boxfree · 发表于 2007-4-12 00:06:57

非常感谢小电鸟的解答！明天我试试！

boxfree · 发表于 2007-4-12 23:46:50

谢谢小电鸟和wzb2005！
晚上8点时开始改造，近2个小时才搞定，正在试用中。。。

[ 本帖最后由 boxfree 于 2007-4-12 23:50 编辑 ]

wzb2005 · 发表于 2007-4-13 00:29:38

恭喜LZ,自己动手的感觉很好吧！
0110就需要这样的DIY精神！补丁、硬件、软件，互动互助，让我们共同进步

wzb2005 · 发表于 2007-4-13 00:42:07

原帖由 山高高 于 2007-4-11 20:46 发表

 登录/注册后可看大图

查一查论坛的充电器电路,但改造后充电在S上不能显示电量.

呵呵，经过多次试验，大S原电可以使用改造过的座充，但电量显示问题暂时没有方法解决，组电也一样~~继续研究。。。。。

segalgx · 发表于 2007-4-13 06:51:17

原电充完后放手机线充几分钟就可以正确显示电量了

boxfree · 发表于 2007-4-13 22:35:23

现在又遇到问题了，充到4.02V时就变绿灯了，这时再量正负极也是4.02V，怎么也达不到4.2V，请高手再指点一下！

wzb2005 · 发表于 2007-4-14 19:44:14

我的充到4.14V，那个热敏电阻应该是3.3K的，或者用3.3K电阻代替（失去温度保护）

boxfree · 发表于 2007-4-14 23:06:24

感谢wzb2005，明天去买个3.3K的电阻试试！
