把大S改装了……大家进来给点意见

mercands · 发表于 2009-8-8 22:59:47

马上注册，结交更多好友，享用更多功能，让你轻松玩转社区。

您需要登录才可以下载或查看，没有帐号？注册会员

x

本帖最后由 mercands 于 2009-8-8 23:15 编辑

改装的想法很早就有了，可惜一直没有时间。这次暑假经过几天的努力，付出了挂掉一块大板两块屏幕的代价，终于把这个想法变成了现实。主要改了三个地方，屏幕、喇叭、耳机接口。

关于耳机接口，很早以前就发帖讨论过了，在这里要感谢一下那些指点过我的高人们。

原帖http://bbs.0110.cn/viewthread.php?tid=388014&highlight=%CE%B2%B2%E5

话不多说直接上图~~~

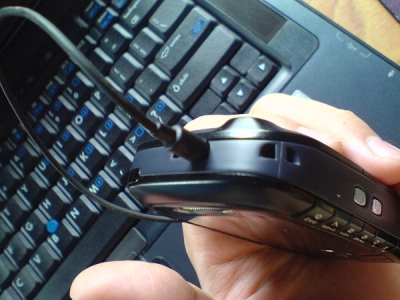

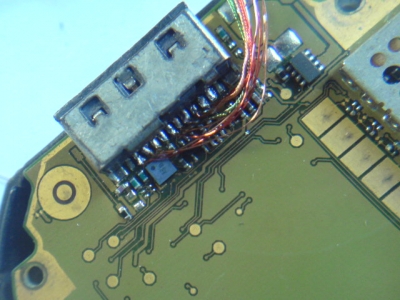

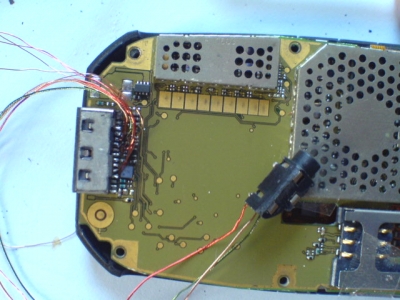

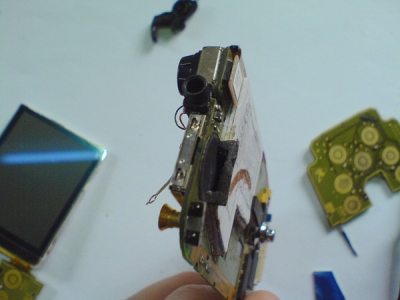

把线引出来，接上3.5接口

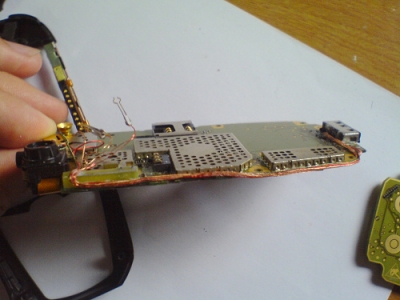

线从这里走上去

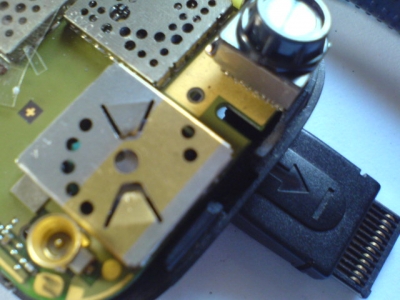

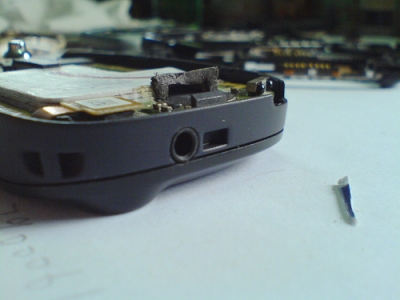

把摄像头切掉一面，给3.5接口腾出空间

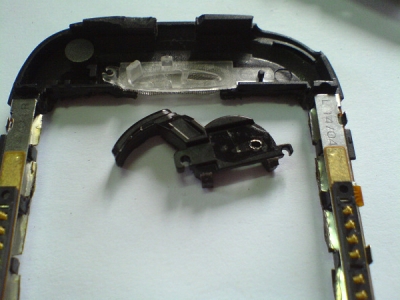

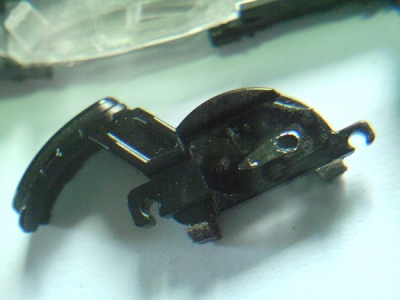

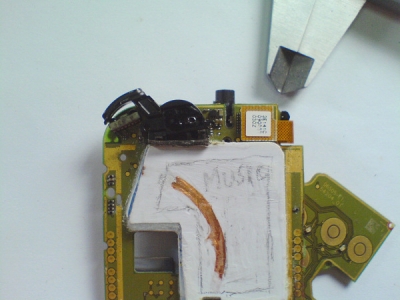

EM喇叭搭配共鸣腔。之前本人也改用过K750的喇叭，而且是完整保留三个腔体的，在外放方面此次的音质比用K750的有所提升，主要表现在低音方面，能听出噗噗~的响声。

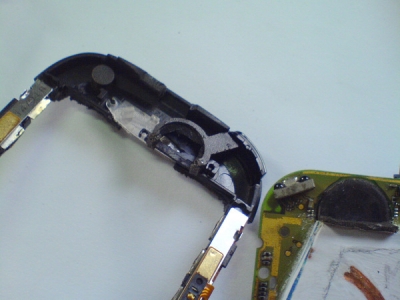

合起来刚好形成一个完整的腔体

此处只留一个小口，使音效更好，又不影响通话音量

到屏幕了~~~

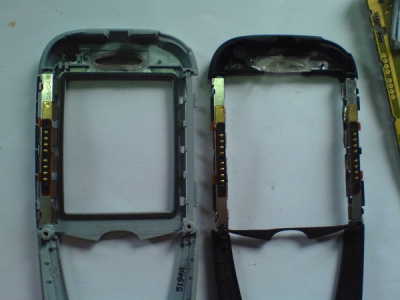

把前壳内框多余部分去掉

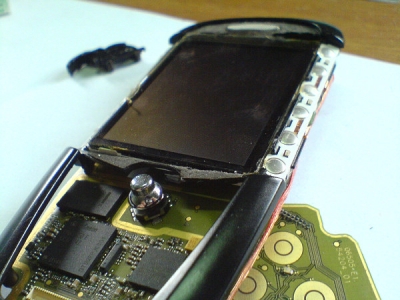

把屏幕升上来，紧帖镜面。亮度会提升不少

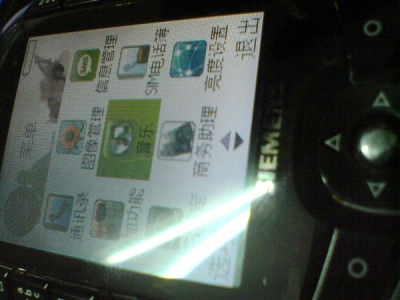

看下紧帖之后的效果

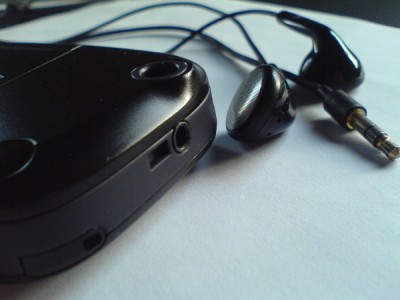

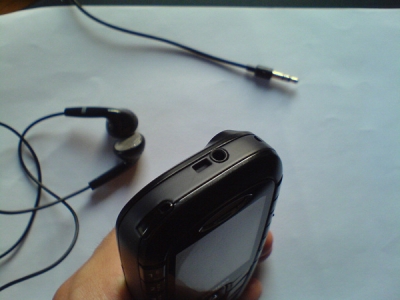

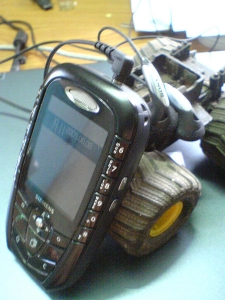

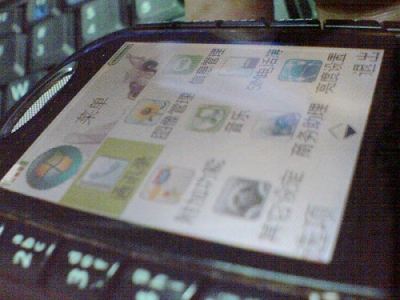

内置的弹簧开关使得在顶部插入耳机就能从正常模式切到耳机模式，而无需在尾插进行任何操作。来，证实一下（注意屏幕顶部的图标）

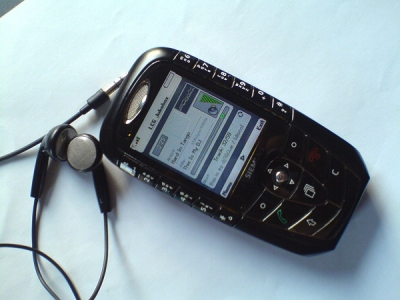

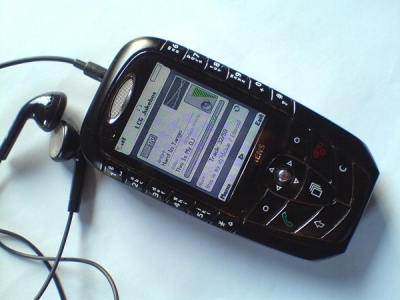

音质最好的LCGjukebox(v2.30)

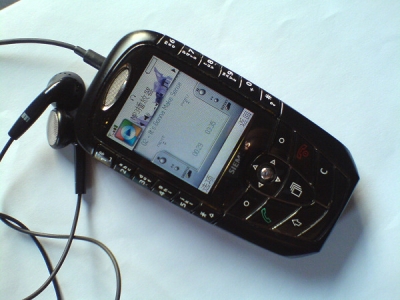

自带的MP3player

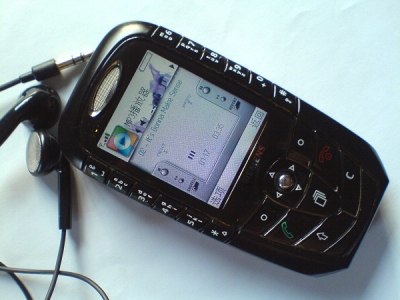

最后再来几张，呵呵~~

manxinghua · 发表于 2009-8-9 01:04:51

耳机改的很实用。不知道那个接触开关怎么起的作用。能听收音么？
能挺收音的话我也改了，楼主给个接线图不？

longyacaohaha · 发表于 2009-8-9 04:11:25

总是有强人

mercands · 发表于 2009-8-9 10:53:15

本帖最后由 mercands 于 2009-8-9 11:05 编辑

耳机改的很实用。不知道那个接触开关怎么起的作用。能听收音么？
能挺收音的话我也改了，楼主给个接线图不？
manxinghua 发表于 2009-8-9 01:04

登录/注册后可看大图

这样是可以听收音的，并且插不插耳机都能听

原理请看这里http://bbs.0110.cn/viewthread.php?tid=388014&highlight=%CE%B2%B2%E5

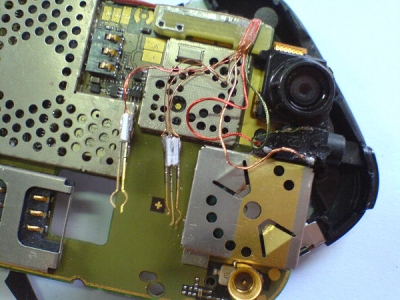

把针脚2、6、3、4、7分别引出，并在线头焊上铜片。分别把2、6和3、4、7的铜片叠在一起（如下图)，但要留下一点距离不要让它们接触，然后用胶水粘牢。把这2、6和3、4、7这两个组合放到耳机下面，插头可以触到的地方。当插头插入顶到这两组铜片时，26和347线就会接通。拨出时由于弹性的作用，所有的铜片就回到原来位置，线路因此断开。
