SXG75 使用耳机转接头听收音机

  [复制链接]
发表于 2009-12-28 21:04:33 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有帐号?注册会员 微信登录

x

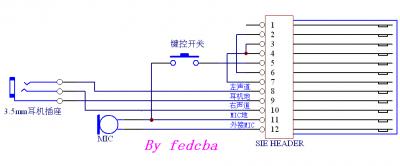

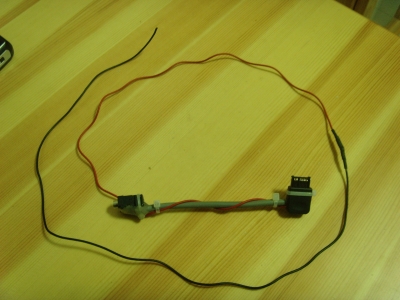

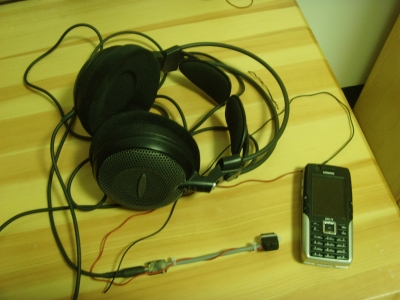

手头有个好耳机,于是做了个耳机转接头听收音机,无奈怎么都没信号,用原装耳机就有信号,估计收音机天线不是用的耳机线。后来一个一个接口实验,在第十一脚焊根线就有信号了,查接口定义,原来收音机是使用话筒地线做天线的,现在接其他耳机,接音箱听收音机均比较满意,比原装耳机的信号还好,想用耳机转接头而又收不到信号的,可以试试,直接在十一脚焊根线引出来就行了。
发表于 2009-12-28 21:18:26 | 显示全部楼层
方法不错 。。。。  相片也不错 。。。
回复 支持 反对

使用道具 举报

发表于 2009-12-28 21:23:46 | 显示全部楼层
帮顶了!
回复 支持 反对

使用道具 举报

发表于 2009-12-28 21:25:19 | 显示全部楼层
声音怎样啊~ 阻抗高。。。。
回复 支持 反对

使用道具 举报

发表于 2009-12-29 12:24:04 | 显示全部楼层
实用性强!美观不够......
回复 支持 反对

使用道具 举报

发表于 2009-12-30 20:40:46 | 显示全部楼层
动手贴要顶上去
回复 支持 反对

使用道具 举报

发表于 2009-12-30 22:01:20 | 显示全部楼层
动手能力强呀
回复 支持 反对

使用道具 举报

发表于 2009-12-31 09:01:28 | 显示全部楼层
5555,可怜的81没有收音机。
回复 支持 反对

使用道具 举报

发表于 2010-1-5 16:11:35 | 显示全部楼层
帮顶了,不错......
回复 支持 反对

使用道具 举报

发表于 2010-1-5 18:01:02 | 显示全部楼层
佩服自己动手的强人
回复 支持 反对

使用道具 举报

发表于 2010-1-17 21:40:15 | 显示全部楼层

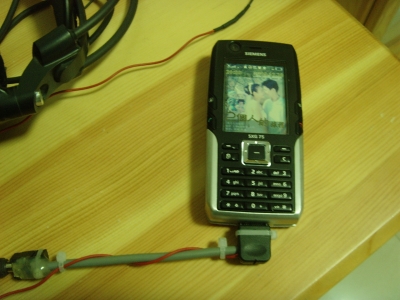

强人!!手机桌面不错。。。
回复 支持 反对

使用道具 举报

发表于 2010-7-5 19:19:34 | 显示全部楼层
动手能力不错,可以用原装耳机改成转接头吧
那样估计看起来漂亮一点
回复 支持 反对

使用道具 举报
